- Статус: В наявності
- Код товару: 00-00013461

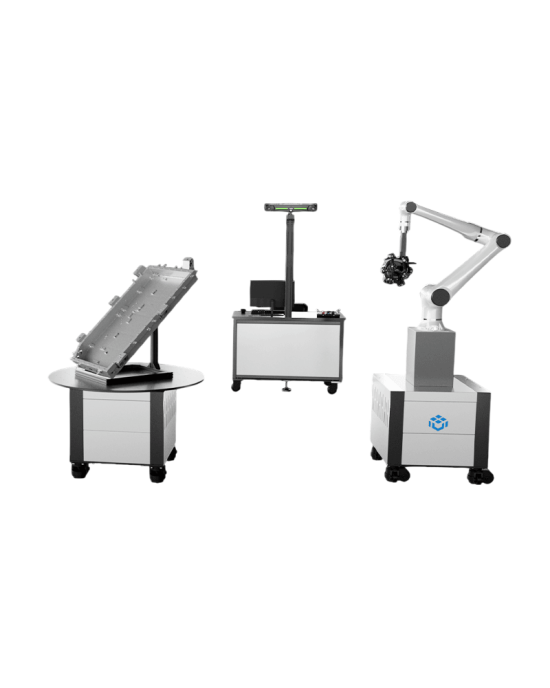

Scanology AM-CELL C15X — автоматизована оптична система 3D-вимірювань
Scanology AM-CELL C15X — це високопродуктивна автоматизована система оптичного 3D-контролю, розроблена для великогабаритних промислових вимірювань та сучасного виробництва. Система поєднує роботизовану автоматизацію з високоточною оптичною метрологією, забезпечуючи швидкий, повторюваний та надійний контроль геометричних параметрів.
Створена для інтеграції у виробничі процеси Industry 4.0, AM-CELL C15X об’єднує колаборативного робота, інтелектуальне планування траєкторій та промислове 3D-сканування в повністю автоматизовану інспекційну комірку. Система підвищує продуктивність, зменшує залежність від оператора та гарантує стабільну точність вимірювань у серійному виробництві.
Ключові особливості AM-CELL C15X
Роботизована автоматична інспекція:
- Колаборативний робот з радіусом досяжності 1500 мм
- Автоматичне позиціонування деталей та запрограмовані цикли перевірки
- Мінімальна участь оператора
Розширена робоча зона:
- Монтажний простір: 4 м × 4 м
- Розрахована на більші та важчі компоненти
- Поворотний стіл з високою вантажопідйомністю для стабільного позиціонування
Висока точність вимірювань:
- Сумісність з усією серією оптичних 3D-сканерів Scanology
- Стабільна об’ємна точність у розширених зонах вимірювання
- Повторювані та стабільні результати контролю
Промислова інтеграція:
- Протоколи зв’язку: TCP/IP, USB 3.0, OPCUA
- Безшовна інтеграція в цифрові виробничі системи
- Підтримка стандартів Industry 4.0
Технічні характеристики
- Тип робота: Колаборативний (радіус досяжності 1500 мм)
- Робочий простір: 4 м × 4 м
- Вантажопідйомність поворотного столу: 500 кг
- Максимальний розмір об’єкта: Діаметр ≤ Ø1500 мм, Висота ≤ 1200 мм
- Вхідна напруга: AC 220V / 50–60 Hz
- Загальна потужність: 2.0 кВт
- Тип двигуна столу: Абсолютний сервопривід
- Безпека: Активна аварійна зупинка + система контролю зусилля
Базова технологія

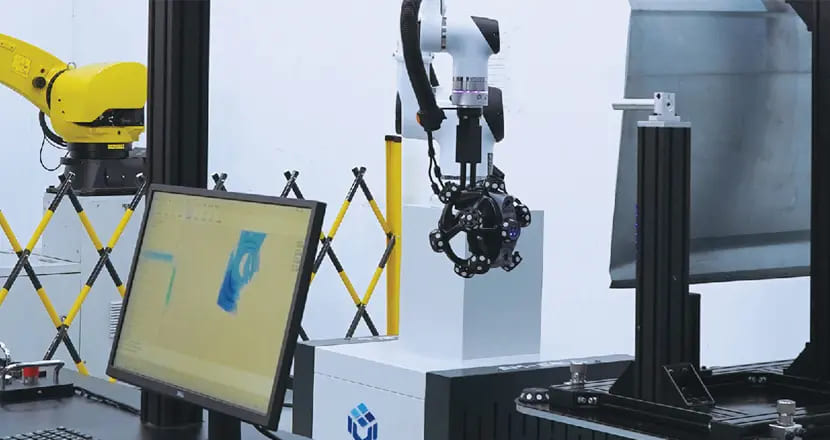

AM-CELL C15X синхронізує рух робота з високороздільним оптичним 3D-скануванням, забезпечуючи точне відтворення поверхні та перевірку геометричних параметрів. Інтелектуальне планування траєкторій та автоматичне вирівнювання гарантують надійне порівняння з CAD-моделями та детальний аналіз відхилень.
Автоматизація значно скорочує час інспекції при збереженні метрологічної точності для великогабаритних компонентів.
Промислові застосування

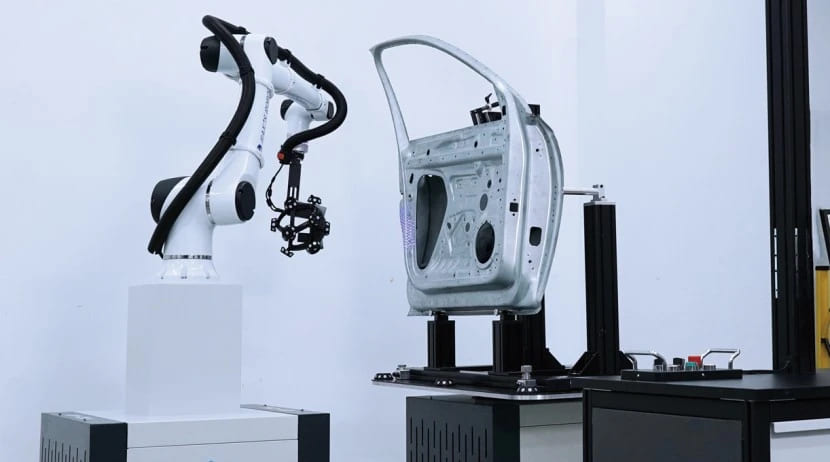

- Інспекція великогабаритних автомобільних деталей
- Перевірка конструкцій в аерокосмічній галузі
- Аналіз лиття та важкого обладнання
- Контроль прес-форм та інструментального оснащення
- Серійний контроль великих компонентів
Програмне забезпечення та обробка даних
AM-CELL C15X оснащена сучасним програмним забезпеченням для автоматичного вирівнювання, аналізу GD&T, побудови карт відхилень та формування звітів. Дані вимірювань експортуються у стандартних форматах для інтеграції з CAD/CAM-платформами та системами управління якістю.
Переваги для великогабаритного виробництва
- Робота з більшими та важчими деталями
- Підвищення швидкості та ефективності інспекції
- Стабільна та повторювана якість вимірювань
- Повна інтеграція в цифрові виробничі середовища
Принцип роботи AM-CELL C15X
Система виконує автоматизовані безконтактні 3D-вимірювання за допомогою високоточних оптичних сканерів, інтегрованих із колаборативним роботом та сервопривідним поворотним столом. Сканер захоплює детальну геометрію поверхні, після чого програмне забезпечення миттєво порівнює її з CAD-моделлю та визначає відхилення.
Такий повністю автоматизований процес забезпечує швидкі, точні та стабільні результати інспекції для складних промислових завдань.
