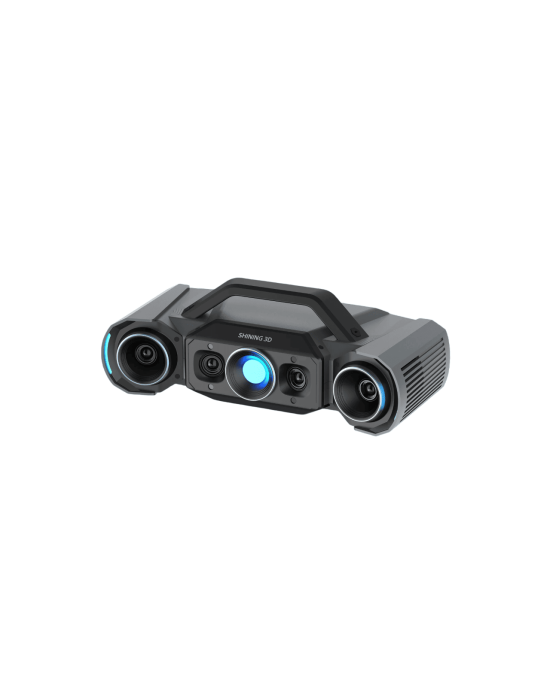

3D-сканер SHINING 3D OptimScan Q9
OptimScan Q9 — це високопродуктивний промисловий 3D-сканер для інспекції, призначений для точних вимірювань геометрії та контролю якості. Побудований на основі передової технології структурованого світла, Q9 забезпечує метрологічну точність і стабільну повторюваність результатів, що робить його ідеальним рішенням для вимогливих завдань інспекції у виробництві, виготовленні оснастки, автомобільній та авіаційній галузях, а також у розробці продукції.
OptimScan Q9 поєднує гнучкі налаштування поля зору з високою роздільною здатністю збору даних, що дозволяє адаптувати систему сканування під різні розміри деталей і вимоги до вимірювань. Модульна конструкція та міцний корпус гарантують надійну роботу в промислових умовах, забезпечуючи при цьому оптимальне співвідношення ціни та можливостей.
- Високороздільне структуроване світло для точної 3D-інспекції.
- Гнучкий діапазон вимірювань для малих і середніх деталей.
- Розроблений для промислової метрології та контролю якості.
Особливості OptimScan Q9
Метрологічна точність
- Висока точність вимірювань для інспекційних процесів.
- Стабільні та повторювані результати під час багаторазових сканувань.
- Точне відтворення дрібних геометричних деталей.
Гнучке поле зору
- Регульований об’єм вимірювання для різних розмірів об’єктів.
- Оптимізовані параметри сканування для різних промислових завдань.
- Підходить для компонентів, що потребують детальної перевірки.
Висока продуктивність збору даних
- Швидка проєкція структурованого світла та захоплення зображень.
- Камери високої роздільної здатності для детальної 3D-реконструкції.
- Ефективний робочий процес для інспекції та реверс-інжинірингу.
Міцна промислова конструкція
OptimScan Q9 розроблений для роботи в промислових умовах, забезпечуючи довготривалу стабільність і надійну продуктивність. Жорстка механічна конструкція мінімізує вплив зовнішніх факторів і підвищує стабільність вимірювань.
Потужне програмне забезпечення для інспекції
Система інтегрується з професійним інспекційним програмним забезпеченням, що дозволяє виконувати автоматичне вирівнювання, аналіз відхилень, оцінку GD&T та формування детальних звітів. Дані сканування можуть експортуватися до популярних CAD- та інспекційних платформ.
Промислова інспекція з OptimScan Q9
OptimScan Q9 широко використовується для перевірки деталей, інспекції прес-форм та оснастки, валідації розробки продукції та контролю геометричних параметрів. Поєднання точності, гнучкості та економічної ефективності робить його надійним рішенням для сучасного виробництва.
Технічні характеристики OptimScan Q9
- Технологія сканування: структуроване світло
- Застосування: промислова інспекція та контроль якості
- Режим вимірювання: гнучкі конфігурації поля зору
- Точність: метрологічний рівень
- Формати даних: сумісність із професійним інспекційним ПЗ
- Конструкція: стабільна та жорстка промислова рама
| Модель пристрою | OptimScan Q9 | |
|---|---|---|
| Діапазон сканування | Великий діапазон (Large range) | Малий діапазон (Small range) |
| Зона сканування (FOV) | 430 × 300 мм | 160 × 110 мм |
| Точність | 0,015 мм | 0,005 мм |
| Відстань між точками | 0,11 мм | 0,05 мм |
| Робоча відстань | 590 мм | 210 мм |
| Глибина резкості | 300 мм | 60 мм |
| Роздільна здатність камери | 4 × 9 МП | |
| Джерело світла | Синє світлодіодне світло (Blue LED) | |
| Вага | 3,5 кг | |
| Розміри | 366 × 162 × 132 мм | |
| Довжина кабелю даних | 5 м | |
| Діапазон робочих температур | 0 ~ 40°C | |
| Діапазон робочої вологості | 10 ~ 90% | |
| Сертифікація | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX | |
| Приймальні випробування (Стандарти) | ISO 10360-13 (сертифіковано в метрологічній лабораторії за стандартом ISO 17025) | |
