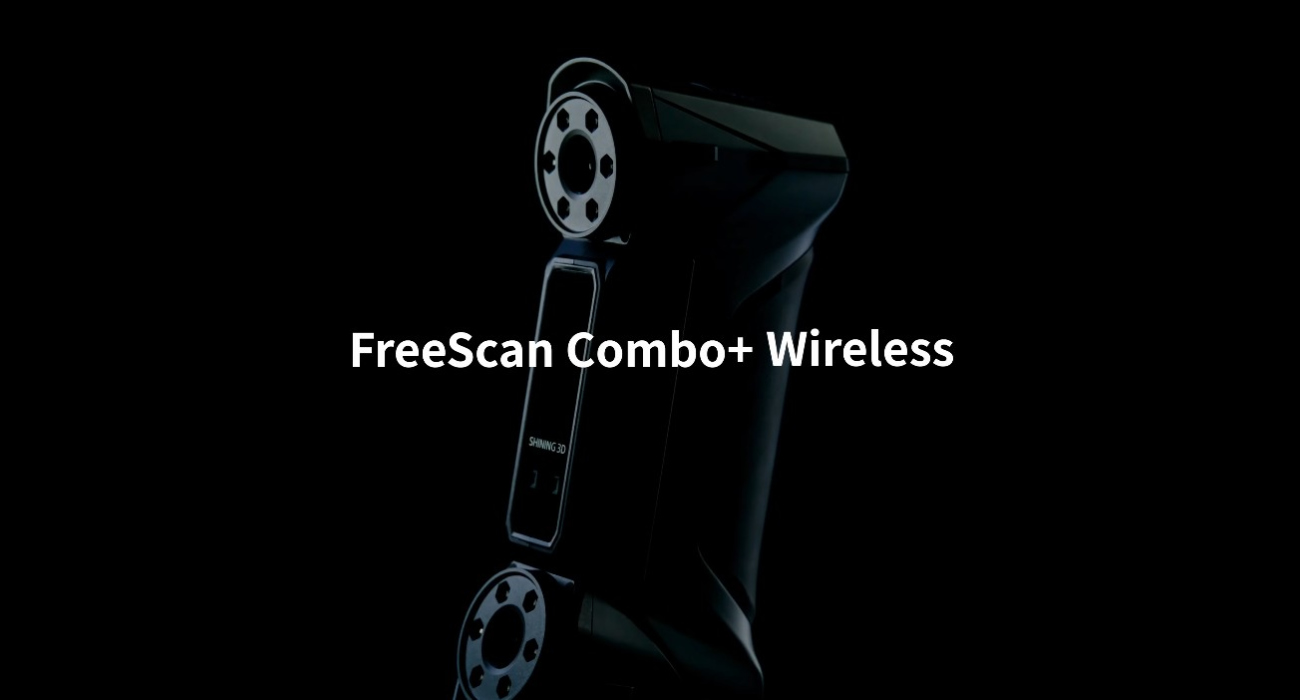

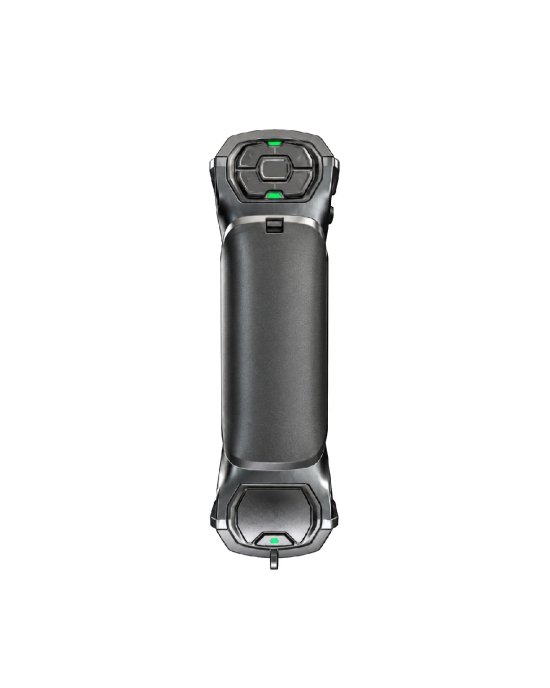

Оптична система Shining 3D FreeScan Combo+ Wireless

Бездротовий 3D-сканер для вимірювання деталей

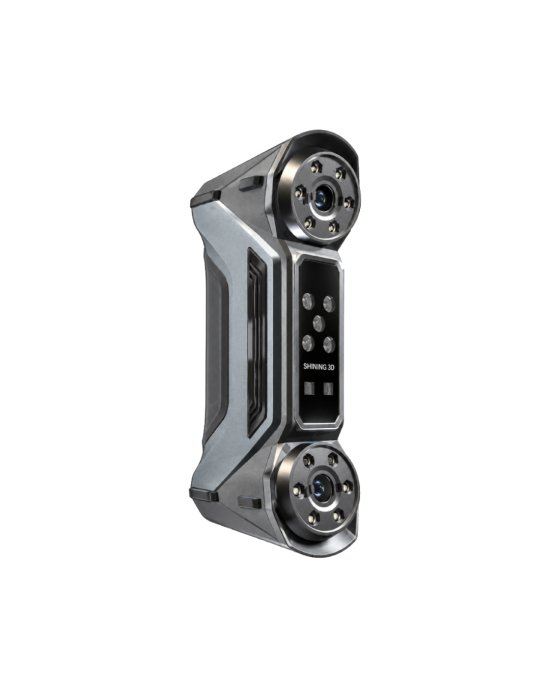

SHINING 3D FreeScan Combo+ Wireless — це бездротовий ручний 3D-сканер для точного вимірювання та перевірки деталей. Модель підтримує Wi-Fi 7, п'ять режимів сканування та технологію VPG для роботи з великими об'єктами. Швидкість сканування досягає 9 106 000 точок/с. FreeScan Combo+ Wireless можна використовувати для перевірки розмірів і форми деталей, контролю якості та реверс-інжинірингу. Модель розрахована на роботу в автомобільній галузі, важкій промисловості, транспорті та енергетиці.

Переваги FreeScan Combo+ Wireless

• Бездротова робота. Wi-Fi 7 дає змогу передавати дані без постійного підключення сканера кабелем. Оператор може вільніше переміщатися навколо деталі.
• Швидке сканування. У швидкісному режимі використовуються 93 лазерні лінії. Швидкість сканування досягає 9 106 000 точок/с, а частота становить до 180 кадрів/с.
• Точні вимірювання. Точність сканера становить 0.02 мм, а об'ємна точність 0.02 мм + 0.03 мм/м.
• Сканування великих деталей. Технологія VPG допомагає зберігати точність під час роботи з великими об'єктами. Об'ємна точність із VPG становить 0.02 мм + 0.015 мм/м.
• П'ять режимів сканування. Можна вибрати режим для швидкого або детального сканування, глибоких заглиблень, великих деталей та швидкого інфрачервоного сканування.

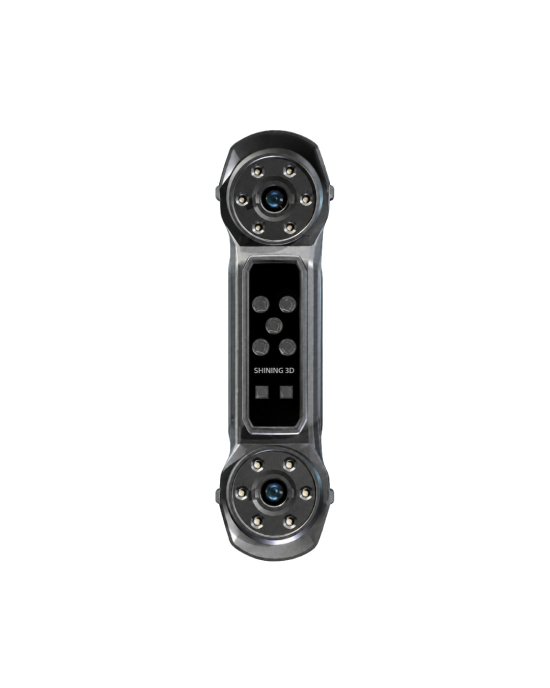

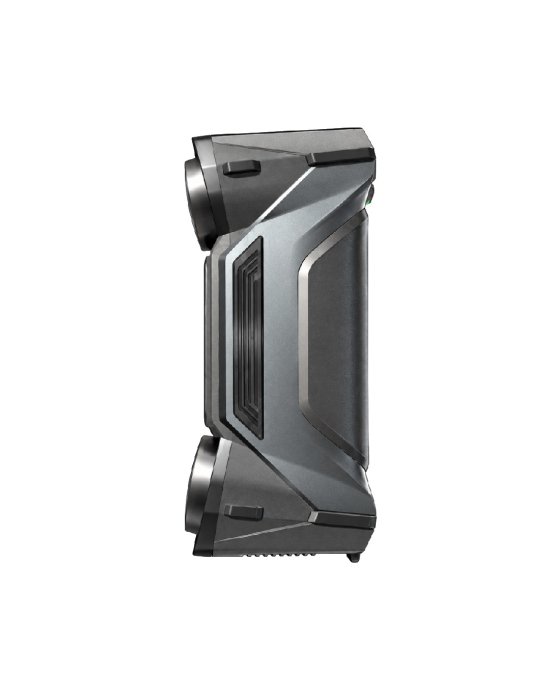

• Робота у важкодоступних місцях. Компактний і легкий корпус полегшує сканування ділянок, до яких складно дістатися.
• Робота від акумулятора. Сканер може працювати від акумулятора до 2 годин.

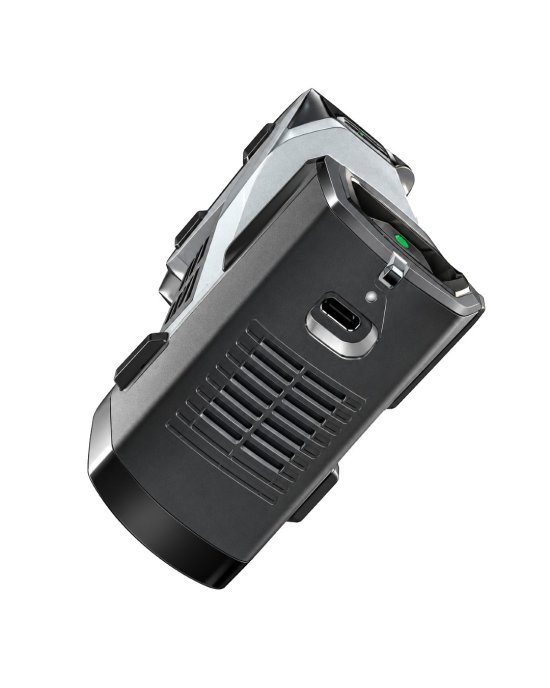

Бездротове сканування з Wi-Fi 7

FreeScan Combo+ Wireless використовує Wi-Fi 7 для швидкої та стабільної передачі даних. Захист від перешкод допомагає підтримувати з'єднання у виробничих приміщеннях та під час роботи на відкритих майданчиках. Також доступне підключення через USB 3.0.

Бездротове підключення дає змогу переміщатися навколо деталі без постійного кабельного з'єднання. Такий спосіб роботи зручний під час сканування великих об'єктів і важкодоступних ділянок.

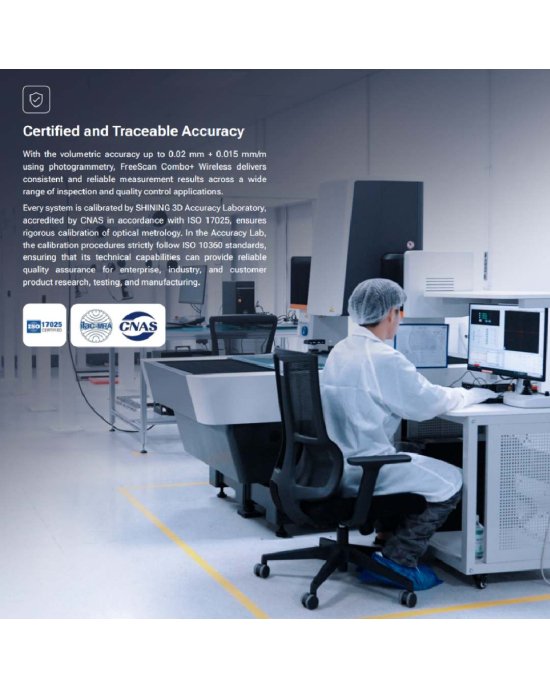

Точність вимірювань

Точність FreeScan Combo+ Wireless становить 0.02 мм, що дає змогу перевіряти розміри та форму деталей. Об'ємна точність становить 0.02 мм + 0.03 мм/м, а з VPG 0.02 мм + 0.015 мм/м. Сканери калібруються в лабораторії SHINING 3D з акредитацією CNAS відповідно до ISO 17025. Перевірка точності виконується відповідно до ISO 10360.

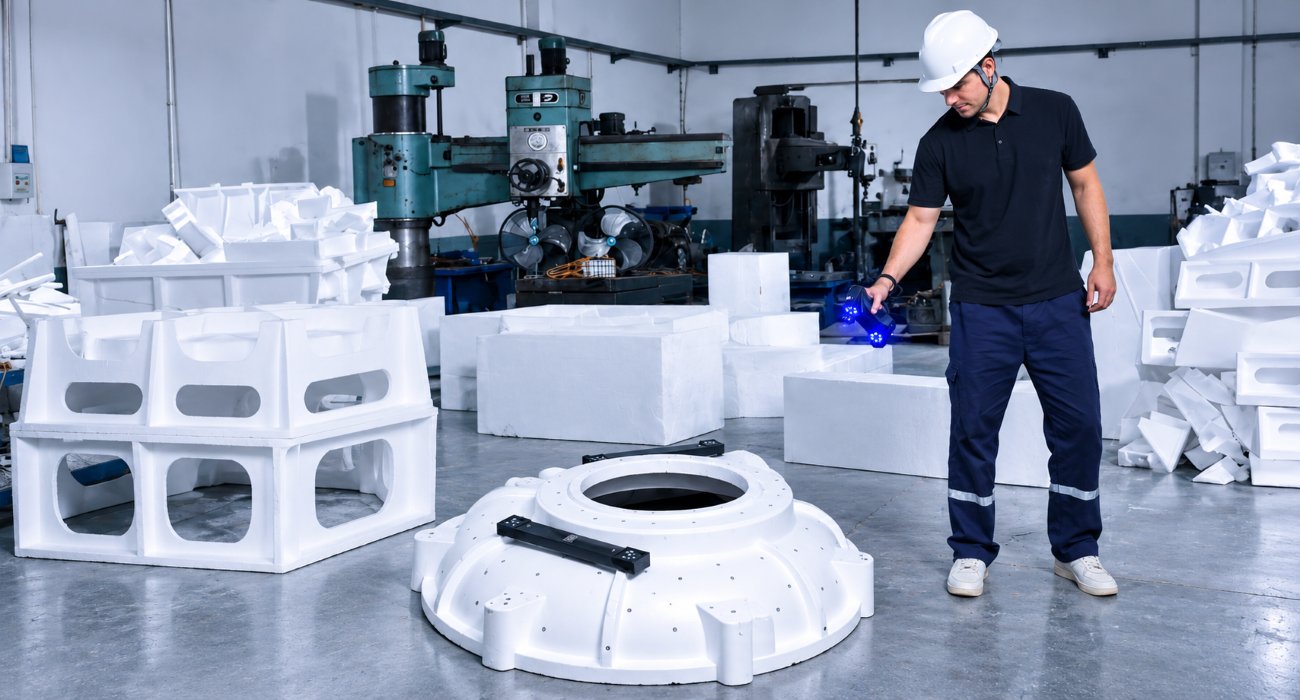

VPG для сканування великих деталей

Технологія VPG допомагає зберігати точність під час сканування великих деталей. Під час роботи система уточнює положення маркерів і допомагає зменшити похибку зі збільшенням розміру об'єкта. Об'ємна точність із VPG становить 0.02 мм + 0.015 мм/м.

Швидкість сканування та 93 лазерні лінії

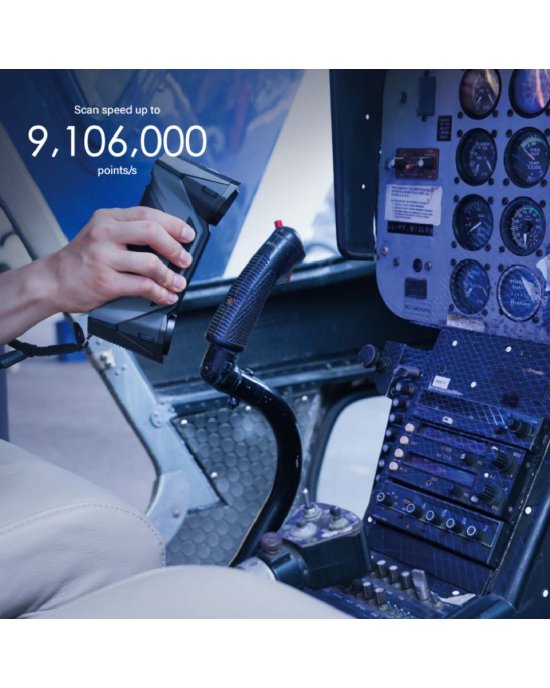

У швидкісному режимі FreeScan Combo+ Wireless використовує 93 лазерні лінії. За один прохід сканер отримує більше даних із поверхні, що допомагає швидше виконувати сканування. Максимальна швидкість становить 9 106 000 точок/с.

Частота до 180 кадрів/с допомагає відстежувати поверхню під час швидкого переміщення сканера. Модель підходить для складних поверхонь, глибоких отворів, вузьких пазів і великих деталей. 3D-сітка формується в реальному часі.

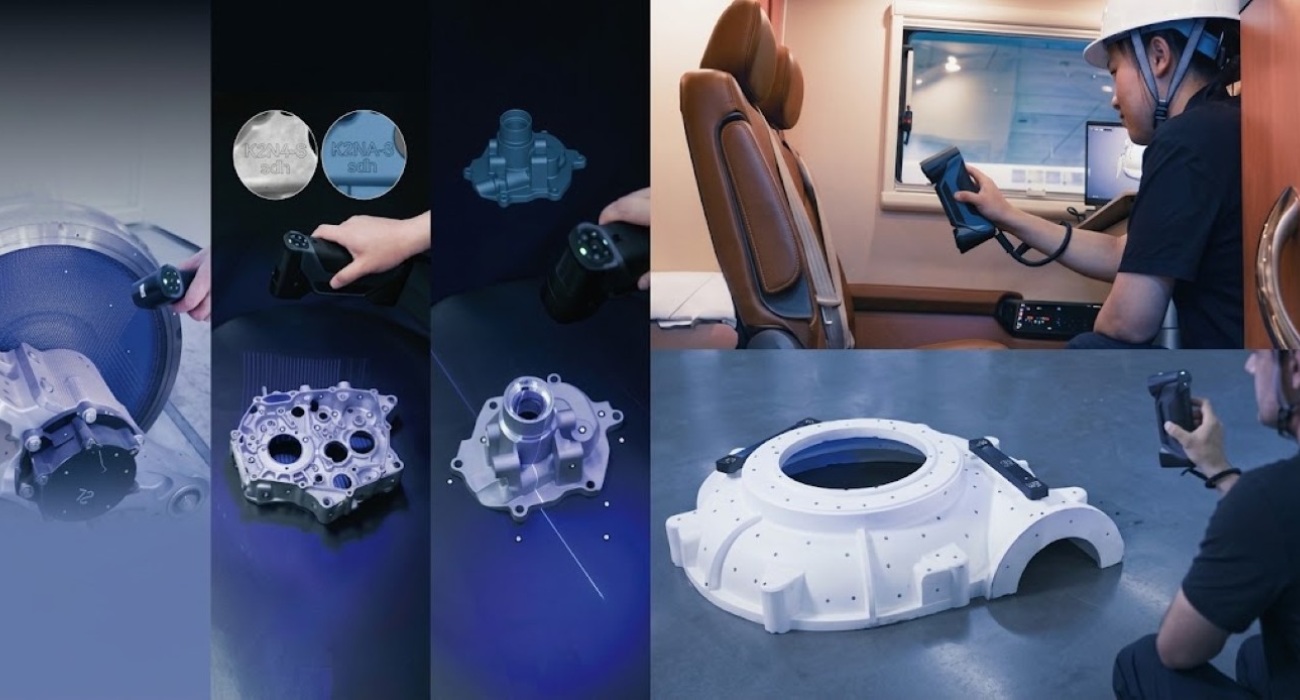

Режими сканування FreeScan Combo+ Wireless

FreeScan Combo+ Wireless має п'ять режимів для різних задач.

• Швидкісне сканування. 93 лазерні лінії використовуються для швидкого збору даних.
• Детальне сканування. 25 паралельних лазерних ліній допомагають отримувати дані з ділянок, де потрібно краще передати форму поверхні.
• Сканування глибоких заглиблень. 1 лазерна лінія використовується для глибоких отворів і вузьких ділянок.
• VPG. Режим призначений для сканування великих деталей зі збереженням точності.
• IR Rapid Scan. Інфрачервоний режим із VCSEL використовується для швидкого сканування.

Сканування складних і важкодоступних ділянок

Різні режими дають змогу вибрати потрібний спосіб сканування залежно від форми деталі. FreeScan Combo+ Wireless можна використовувати для складних поверхонь, глибоких отворів і вузьких пазів. Компактний і легкий корпус спрощує роботу в місцях з обмеженим доступом. Для глибоких заглиблень передбачений окремий режим з однією лазерною лінією.

Програмне забезпечення та перевірка деталей

FreeScan Combo+ Wireless підтримує роботу з SHINING3D Inspect. Програма дає змогу перевіряти розміри деталей, порівнювати отримані результати із заданими параметрами та створювати звіти.

Під час сканування 3D-сітка відображається в реальному часі. Програма також може розпізнавати круглі та прямокутні отвори й пази, змінювати деталізацію сітки залежно від форми поверхні та показувати якість отриманих даних. Відстань до деталі можна контролювати за підказками на екрані або LED-індикатором сканера.

Сфери застосування FreeScan Combo+ Wireless

FreeScan Combo+ Wireless можна використовувати для:

• Перевірки деталей. Контроль форми, розмірів і геометрії.

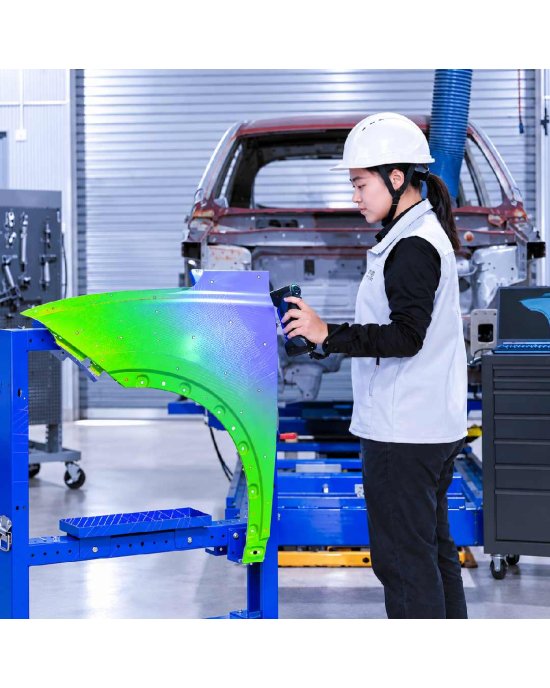

• Контролю якості. Порівняння отриманих даних із заданими параметрами та пошук відхилень.
• Реверс-інжинірингу. Отримання 3D-даних готової деталі для подальшої роботи з її формою.

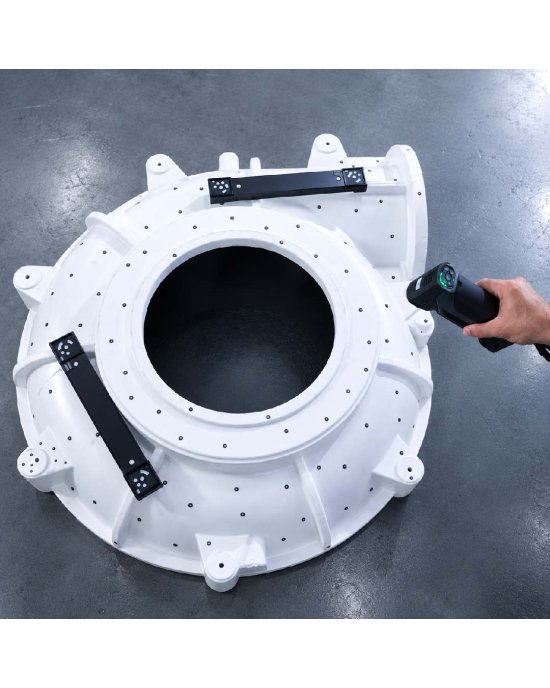

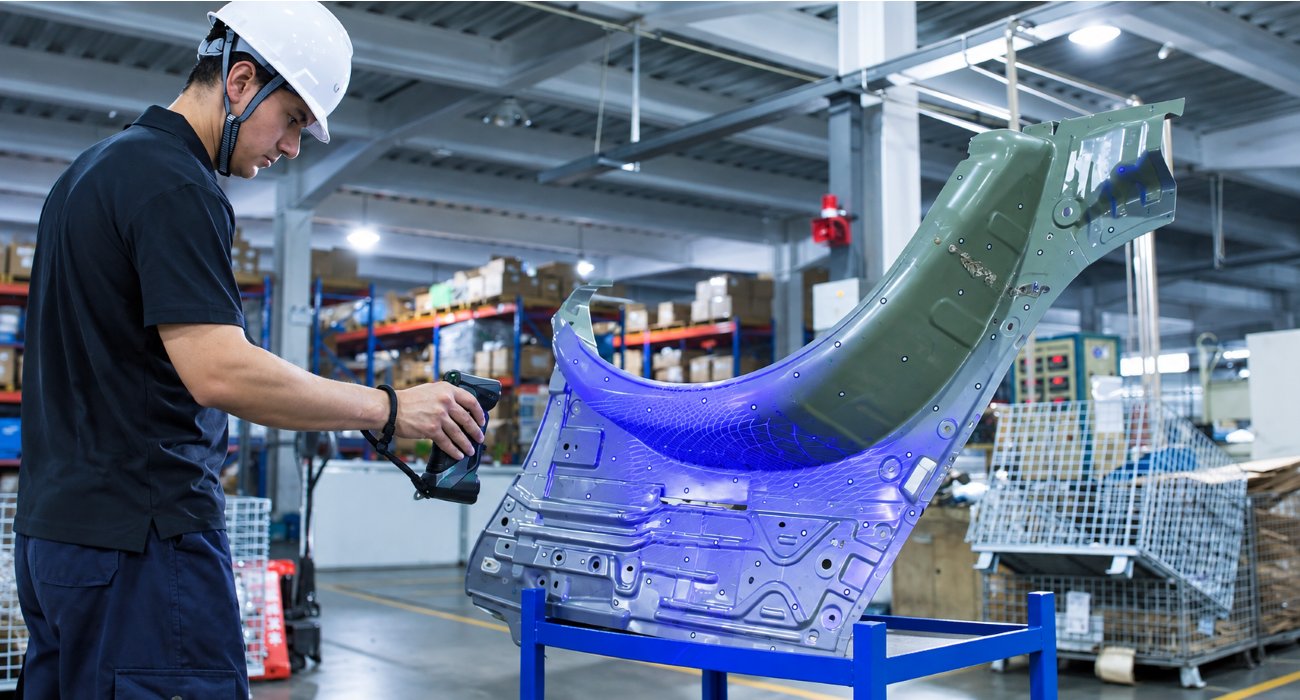

• Сканування великих деталей. VPG допомагає зберігати точність під час роботи з великими об'єктами.
• Сканування складних ділянок. Одна лазерна лінія допомагає працювати з глибокими отворами та заглибленнями.

Модель розрахована на використання в автомобільній галузі, важкій промисловості, транспорті та енергетиці.

Технічні характеристики SHINING 3D FreeScan Combo+ Wireless

Параметри сканування

Системні вимоги до комп'ютера

Замовити SHINING 3D FreeScan Combo+ Wireless

SHINING 3D FreeScan Combo+ Wireless підходить для точного 3D-сканування, перевірки якості та геометрії деталей, а також реверс-інжинірингу. Допоможемо підібрати комплектацію, проконсультуємо щодо можливостей SHINING 3D FreeScan Combo+ Wireless та умов доставки.
