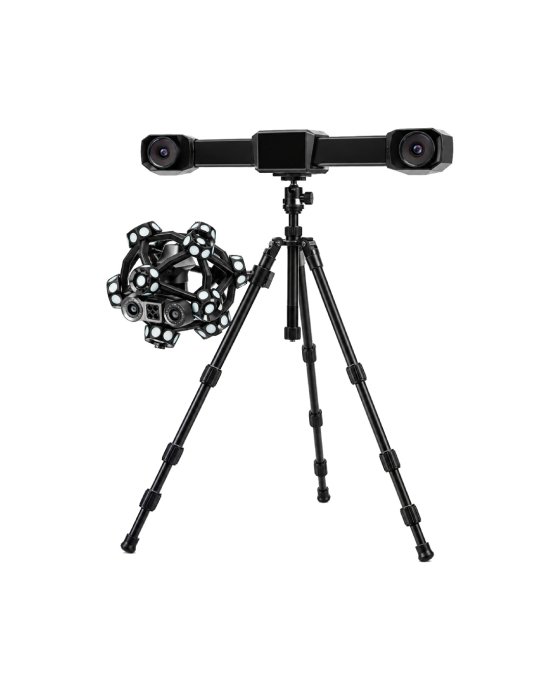

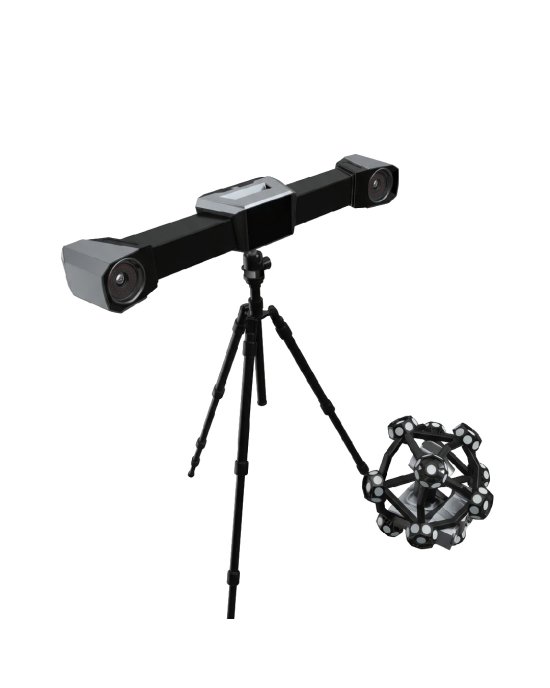

Бездротова система 3D-сканування з динамічним відстеженням
SHINING 3D FreeScan Trak ProW+ — це бездротова система для 3D-сканування та точного вимірювання великих деталей і об'єктів. Трекер у реальному часі визначає положення ручного 3D-сканера, тому під час роботи не потрібно наносити маркери безпосередньо на деталь. З однієї позиції система може відстежувати сканер у зоні до 156 м³ на відстані до 8.6 м. Бездротове з'єднання дає оператору змогу вільно переміщатися навколо об'єкта, а дані обробляються та передаються в реальному часі.
Ключові технічні переваги FreeScan Trak ProW+
- Точні вимірювання. FreeScan Trak ProW+ підходить для перевірки розмірів і геометрії деталей. Точність системи становить 0.023 мм.
- Велика зона відстеження. Система дає змогу сканувати великі об'єкти без частого переміщення трекера. З однієї позиції зона відстеження становить до 156 м³, а максимальна відстань досягає 8.6 м.
- Швидке сканування. 93 перехресні лазерні лінії дають змогу швидко збирати дані з великих поверхонь і деталей складної форми. Швидкість сканування досягає 7 600 000 точок/с.
- Менше підготовки до сканування. У режимі відстеження не потрібно наносити маркери безпосередньо на деталь. Трекер визначає положення сканера в реальному часі.
- Бездротова робота. Оператор може вільніше переміщатися навколо великих деталей без постійного кабельного з'єднання. Вбудовані модулі обробляють і передають дані в реальному часі.
- Різні режими сканування. Для швидкого збору даних використовуються 93 перехресні лазерні лінії, для детального сканування 25 паралельних ліній, а для глибоких отворів і заглиблень 1 лазерна лінія.
- Точність під час сканування великих об'єктів. Технологія VPG допомагає зберігати точність вимірювань на великих деталях. Вона працює разом із калібрувальною штангою та визначає положення маркерів за відеоданими без використання кодованих маркерів. Об'ємна точність із VPG становить 0.044 мм + 0.012 мм/м.

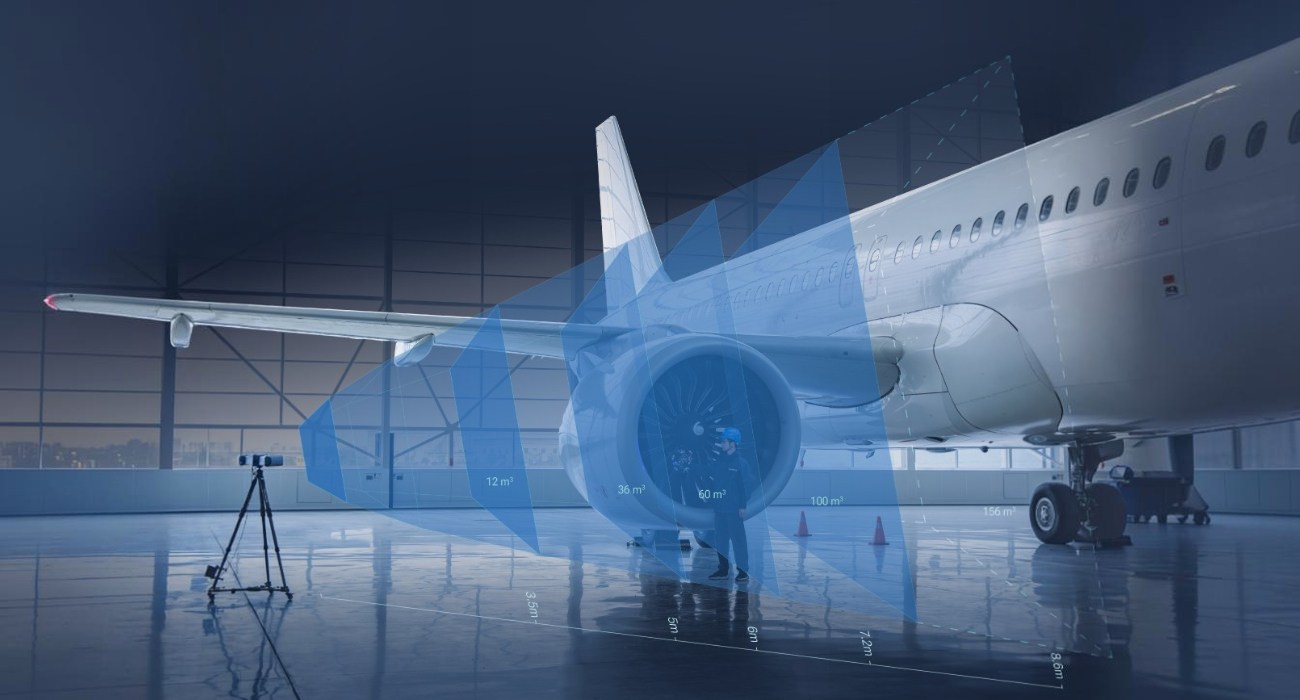

Відстеження великих об'єктів до 156 м³
FreeScan Trak ProW+ призначений для сканування великих об'єктів. Максимальна відстань відстеження становить 8.6 м, а зона роботи з однієї позиції досягає 156 м³. Завдяки такій зоні оператор може сканувати значну частину об'єкта без частого переміщення трекера. Якщо з однієї позиції неможливо відсканувати весь об'єкт, трекер можна перенести. Збільшена зона відстеження дає змогу робити це рідше, що спрощує роботу з великими деталями та об'єктами.
Сканування без маркерів

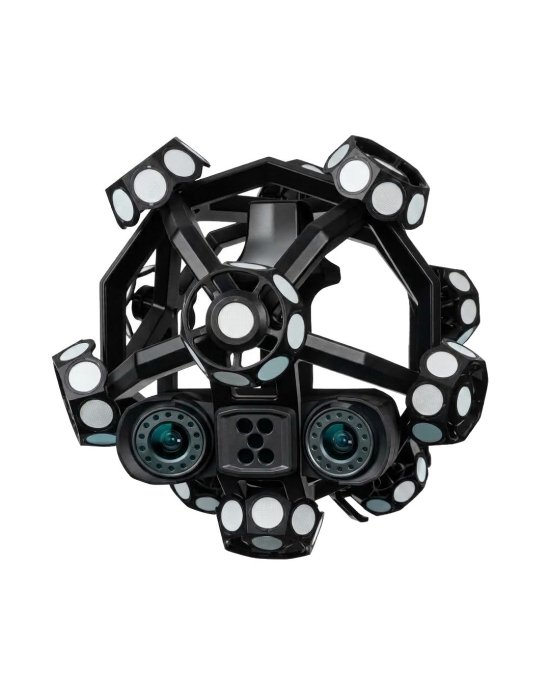

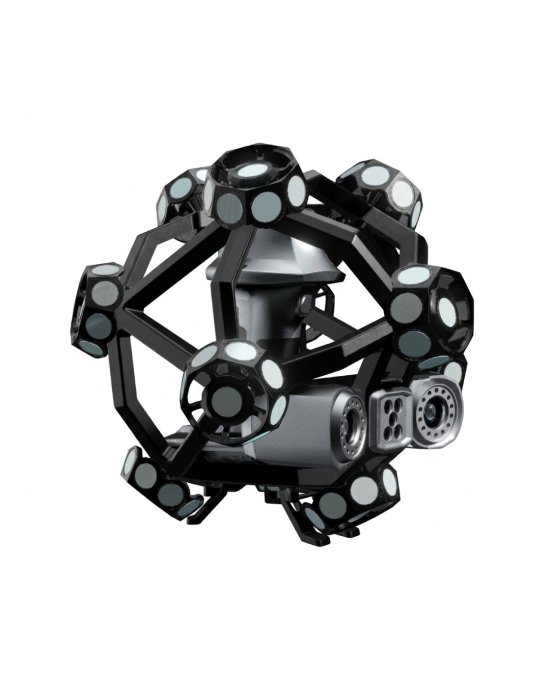

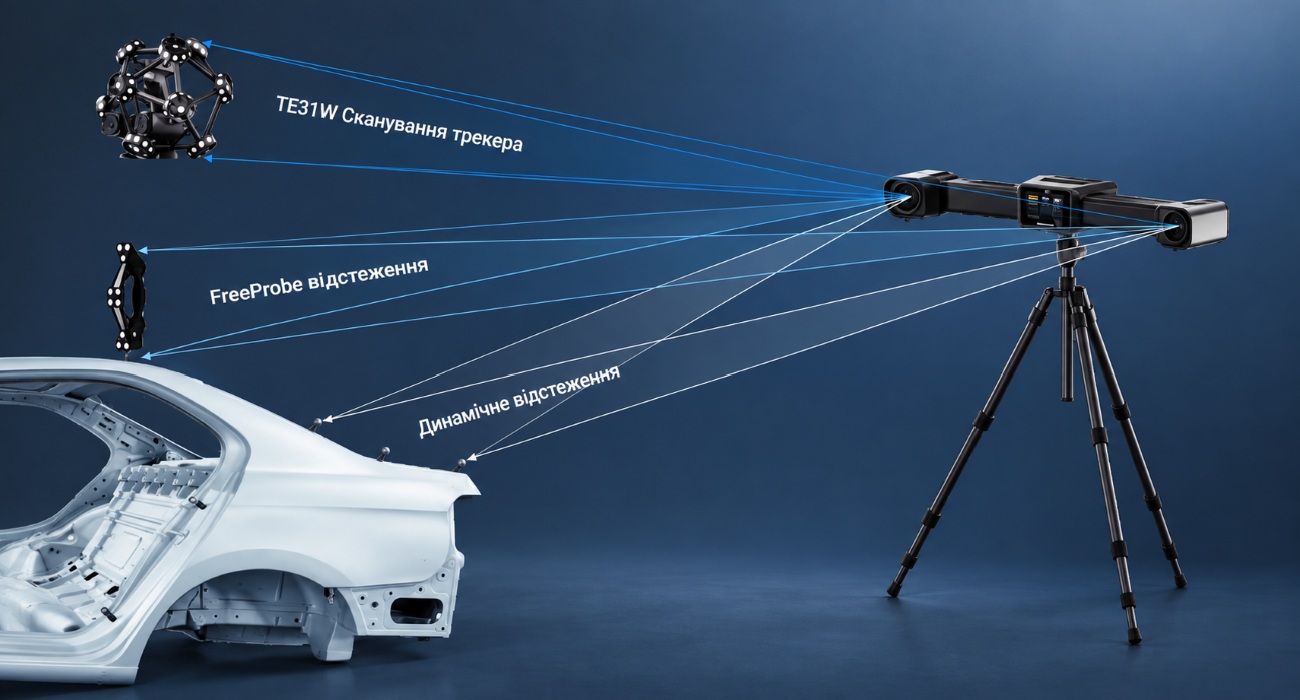

Під час динамічного відстеження трекер визначає положення сканера в реальному часі. Для цього використовуються мішені на самому сканері, тому перед початком роботи не потрібно наносити маркери на поверхню деталі.
Такий спосіб скорочує підготовку до сканування, особливо під час роботи з великими деталями. Водночас робота без маркерів стосується саме режиму динамічного відстеження. В інших режимах роботи системи маркери можуть використовуватися.
Режими лазерного 3D-сканування
- 93 перехресні лазерні лінії для швидкого сканування. Режим дає змогу швидко збирати дані з великих ділянок поверхні та скорочувати час сканування.
- 25 паралельних лазерних ліній для детального сканування. Режим використовується для ділянок, де потрібно точніше передати форму та дрібні елементи поверхні.
- 1 лазерна лінія для глибоких заглиблень. Режим допомагає сканувати вузькі та глибокі ділянки, які складно охопити кількома лазерними лініями одночасно.

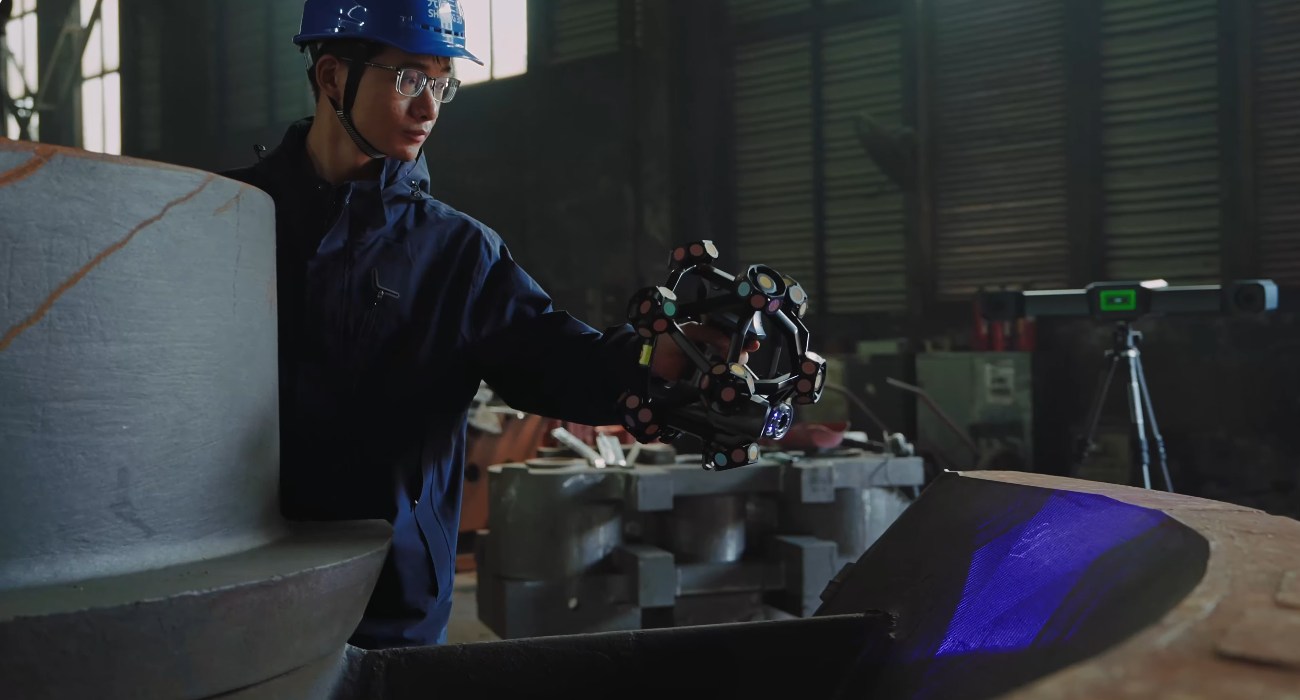

Бездротове 3D-сканування
FreeScan Trak ProW+ оснащений інтегрованими обчислювальними та бездротовими модулями. Під час бездротової роботи оператор може переміщати ручний сканер навколо об'єкта без кабелю, а система виконує обробку даних у реальному часі та забезпечує їх бездротову передачу.
Вбудований дисплей призначений для швидкого перегляду ключової інформації про пристрій під час вимірювання. Водночас у специфікації передбачено не лише бездротове, а й дротове підключення через оптоволоконний кабель.
Відеофотограмметрія VPG
FreeScan Trak ProW+ використовує запатентовану технологію відеофотограмметрії VPG від SHINING 3D. Технологія працює разом із калібрувальною штангою та допомагає визначати положення маркерів у реальному часі за відеоданими. Кодовані маркери для роботи VPG не потрібні.
Об'ємна точність із VPG становить 0.044 мм + 0.012 мм/м. VPG допомагає зберігати точність під час сканування великих деталей та зменшувати похибку, яка може збільшуватися разом із розміром об'єкта.
Точність вимірювання залежно від робочого об'єму
| Робочий об'єм | Відстань | Об'ємна точність |
| 12 м³ | 3.5 м | 0.046 мм |
| 36 м³ | 5 м | 0.063 мм |
| 60 м³ | 6 м | 0.088 мм |
| 100 м³ | 7.2 м | 0.125 мм |
| 156 м³ | 8.6 м | 0.156 мм |
Зі збільшенням відстані та охоплюваного робочого об'єму значення об'ємної точності змінюється від 0.046 мм для 12 м³ до 0.156 мм для максимальної зони 156 м³.

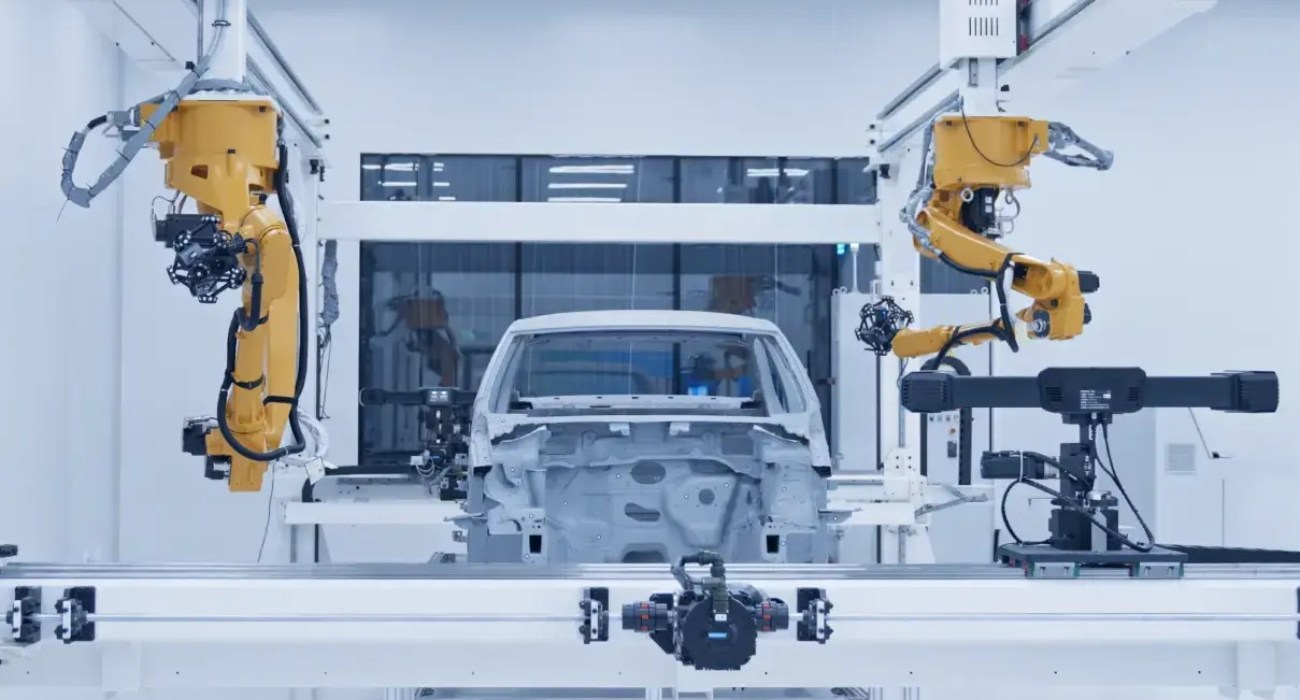

Контроль геометрії в SHINING3D Inspect
SHINING3D Inspect призначений для роботи з даними 3D-вимірювань, перевірки деталей і створення звітів. Програма дає змогу контролювати розміри, перевіряти якість деталей і знаходити відхилення. SHINING3D Inspect підтримує послідовну перевірку, має окремі інструменти для різних задач і дає змогу налаштовувати звіти відповідно до потреб користувача.
Технічні характеристики FreeScan Trak ProW+
Параметри 3D-сканування
| Параметр | Значення |
| Точність | 0.023 мм |
| Об'ємна точність із VPG | 0.044 мм + 0.012 мм/м |
| Швидкість сканування | До 7 600 000 точок/с |
| Роздільна здатність | Від 0.01 до 10 мм |
| Максимальне поле огляду (FOV) | 800 × 700 мм |
| VPG | Підтримується, кодовані маркери не потрібні |
| Швидкісне сканування | 93 лазерні лінії |
| Детальне сканування | 25 паралельних лазерних ліній |
| Сканування глибоких заглиблень | 1 лазерна лінія |
| Робоча відстань | 300 мм |
| Глибина різкості | 400 мм |
| Розміри нетто | 189 × 81 × 53 мм |
| Вага нетто | 0,550 кг |
Підключення та умови експлуатації
| Параметр | Значення |
| Підключення | Wi-Fi 7 / USB 3.0 |
| Режими підключення | Бездротовий режим, дротовий режим через оптоволоконний кабель |
| Формати файлів | STL, OBJ, PLY, ASC, 3MF, P3 |
| Робоча температура | Від -10 до 40 °C |
| Робоча вологість | Від 10 до 90% RH |
| Сертифікації | CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Стандарти приймального тестування | VDI/VDE 2634 Part 3, ISO 10360 |
Системні вимоги
| Параметр | Значення |
| Операційна система | Windows 10 Pro 64-bit / Windows 11 Pro 64-bit |
| Процесор | Intel Core i7 / i9 або Intel Core Ultra 9 285HX / 275HX і вище |
| Відеокарта | NVIDIA GeForce RTX 5080 Laptop GPU або вище |
| Об'єм відеопам'яті | Від 12 ГБ до 16 ГБ або більше |
| Оперативна пам'ять | 64 ГБ |
| Інтерфейс ПК | Порт USB 3.0 |
Замовити SHINING 3D FreeScan Trak ProW+
SHINING 3D FreeScan Trak ProW+ доцільно розглядати для метрологічного 3D-сканування, контролю геометрії та вимірювання великогабаритних деталей, коли потрібні динамічне відстеження, велика робоча зона та бездротове переміщення сканера. Замовляйте FreeScan Trak ProW+ на нашому сайті та отримуйте консультацію щодо конфігурації системи й умов поставки.
